Non ci resta che dare uno sguardo al Kit Corsair iCUE LC100. E’ fuori ogni dubbio che chiunque veda per la prima volta questo Kit non lo associ immediatamente ai Nanoleaf proprio come ho fatto io. Corsair riprendendo il design geometrico dei Nanoleaf ha creato qualcosa di ‘’unico’’ per la dimensione PC. Potrete già immaginare come e quante combinazioni potranno essere realizzate nel vostro case. L’illuminazione RGB potrà essere sincronizzata con le altre periferiche o componenti Corsair con l’ormai Suite Corsair iCUE.
Dettaglio forma

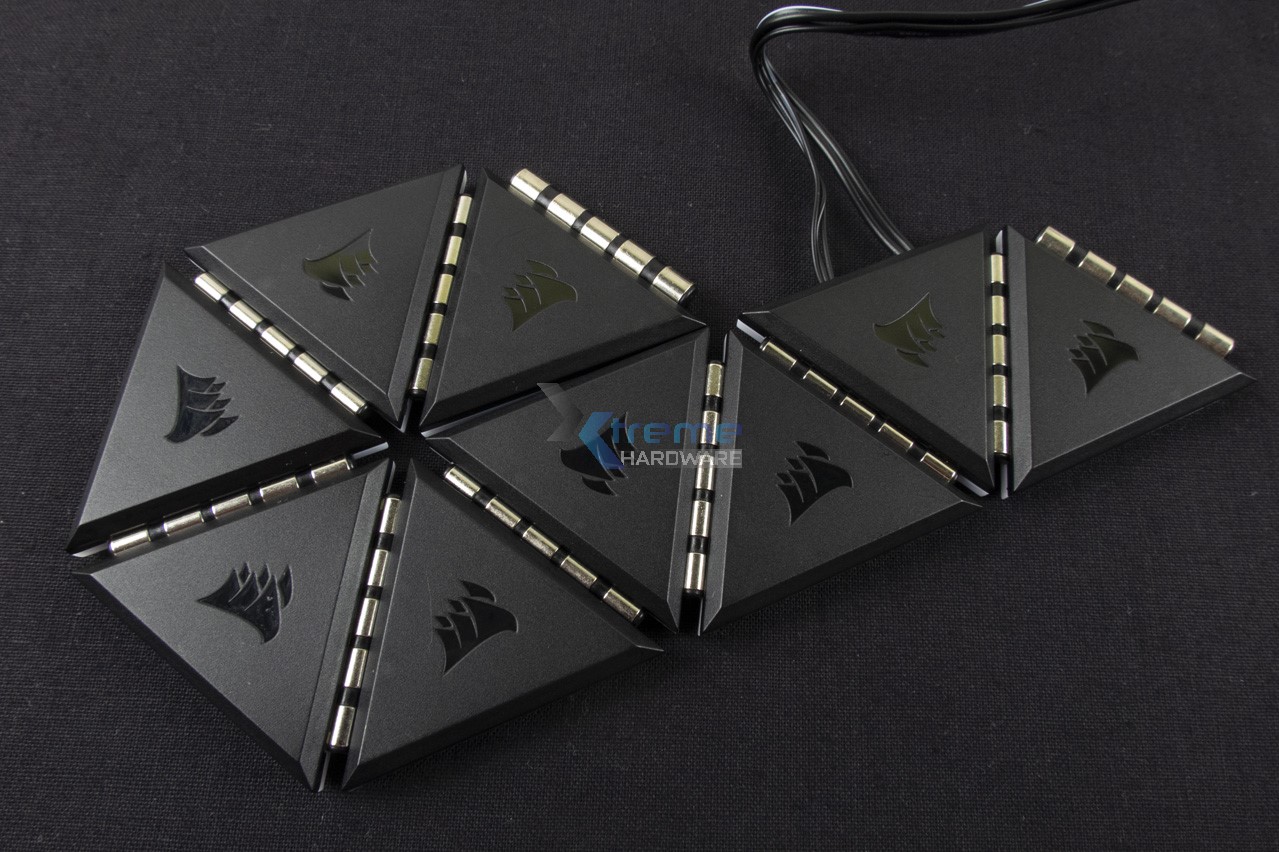

Dettaglio posteriore con il logo Corsair.

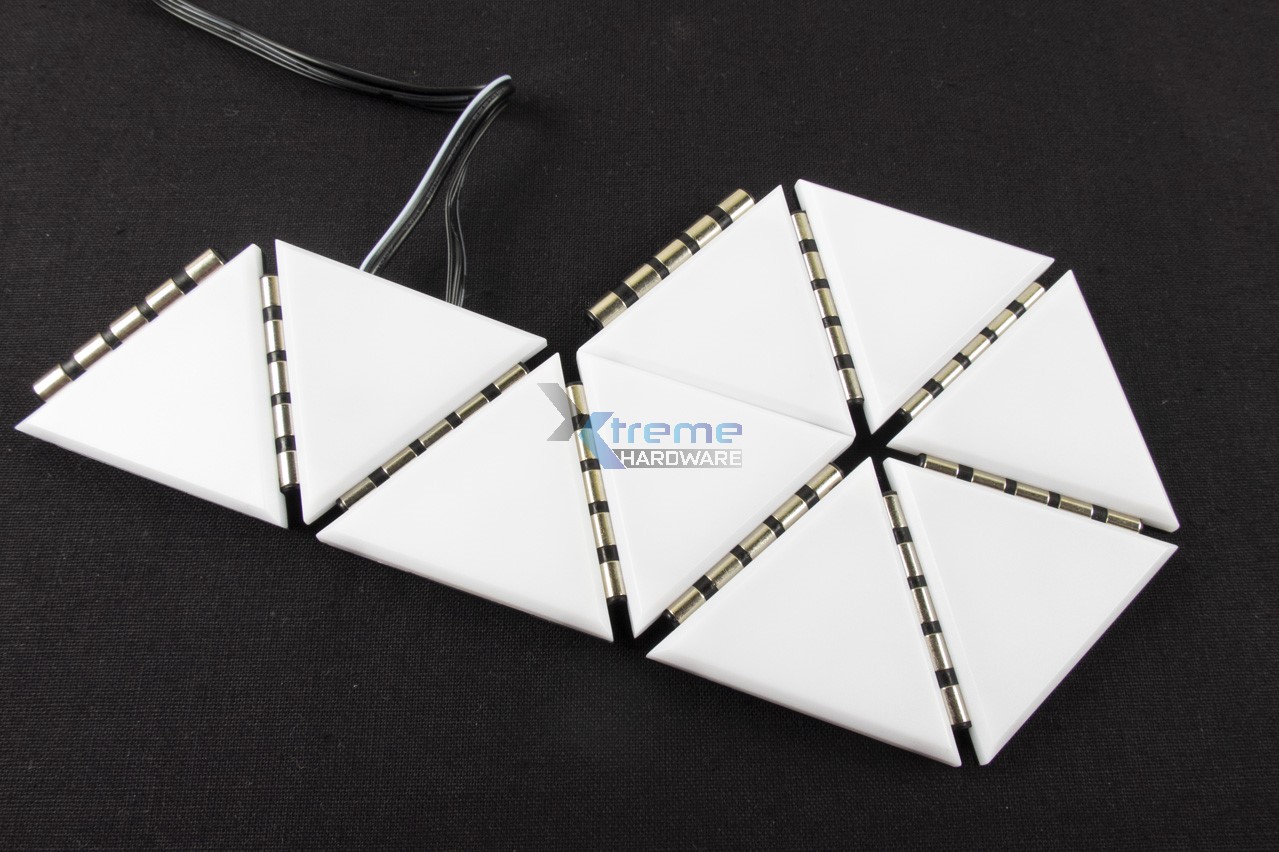

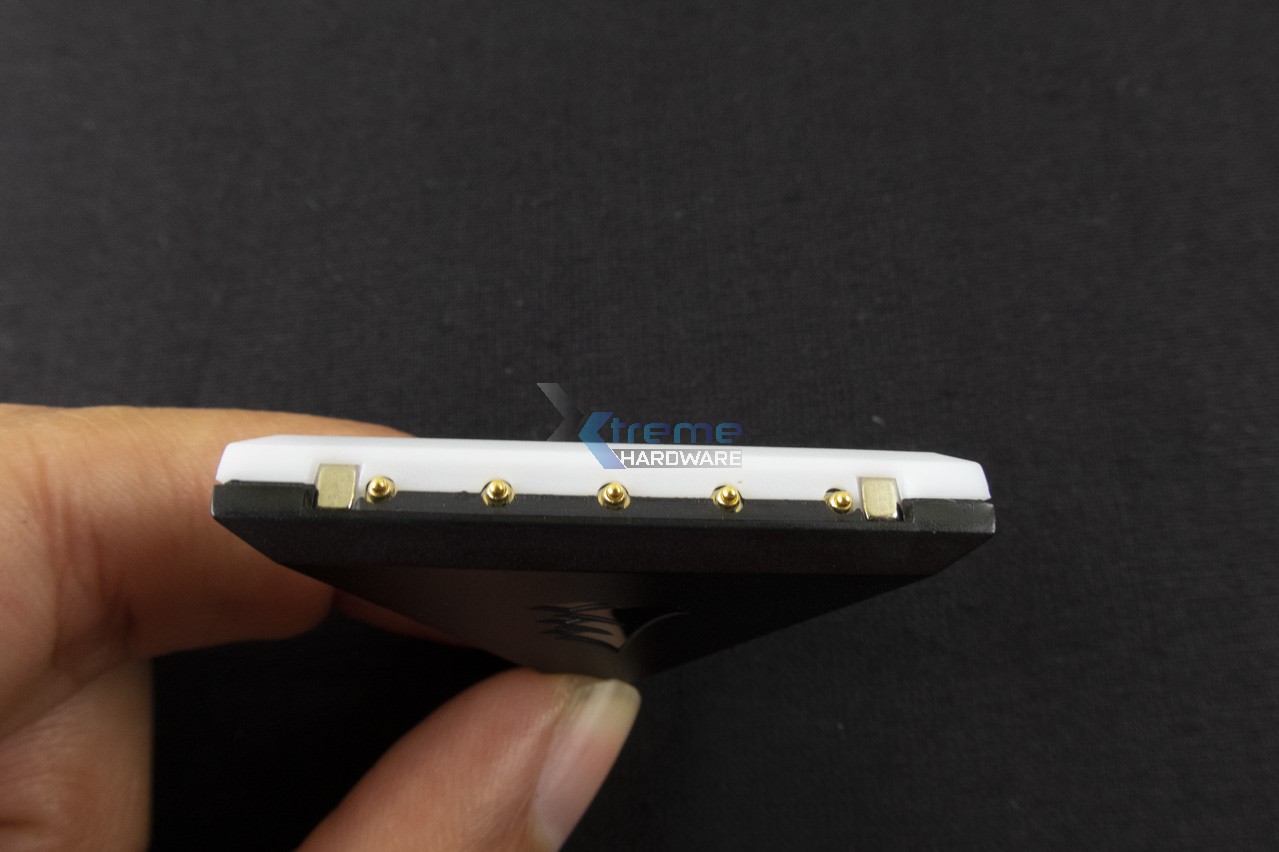

Il kit iCUE LC100 è composto come già detto da 9 pannelli di forma triangolare con sistema magnetico (qualsiasi superficie metallica). Ciò permetterà di porli ovunque noi vorremo all’interno del nostro case. Il singolo pannello è realizzato in plastica e ha dimensioni di 45.3 x 39.3 x 7.8 mm. Al suo interno troviamo ben 9 LED RGB ultraluminosi. Ogni pannello ha lateralmente dei pin dorati che fungeranno da sistema connettivo.

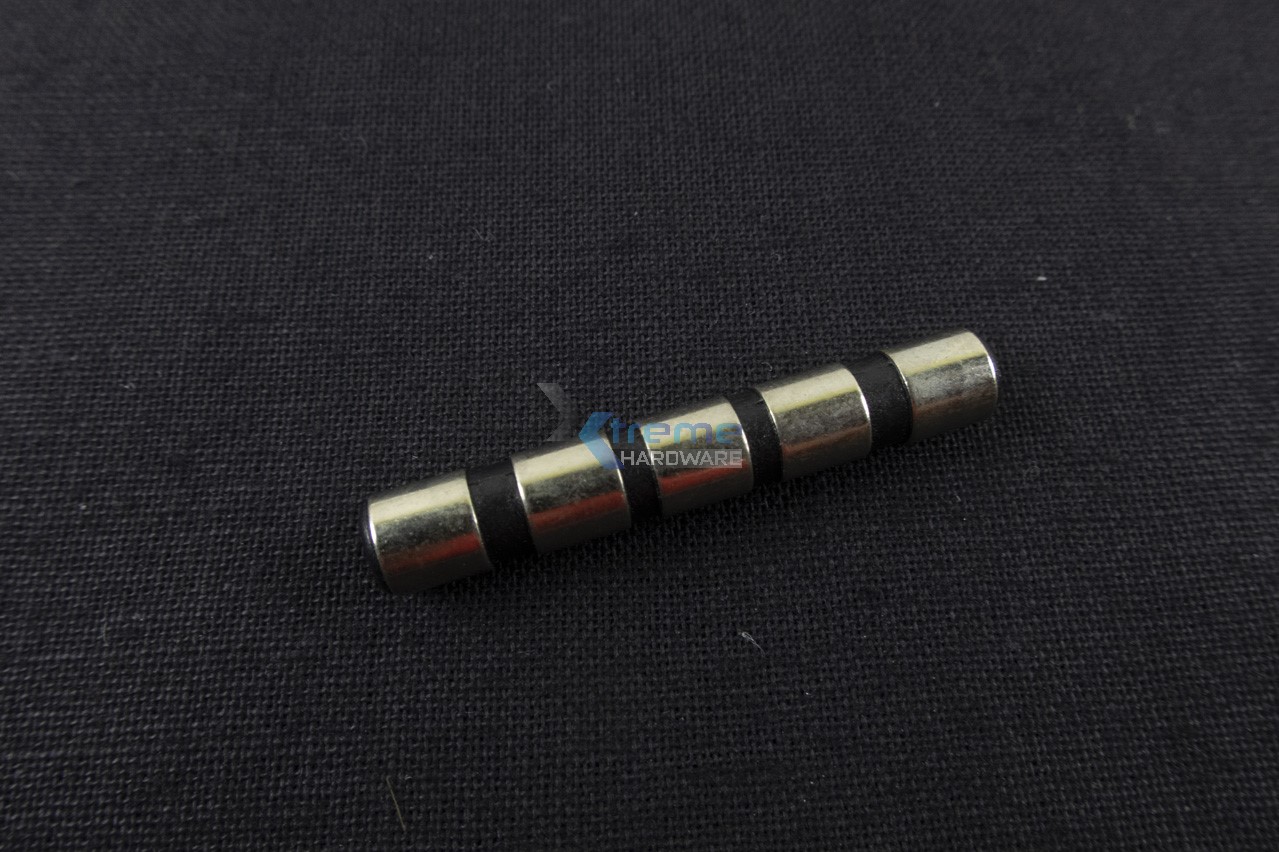

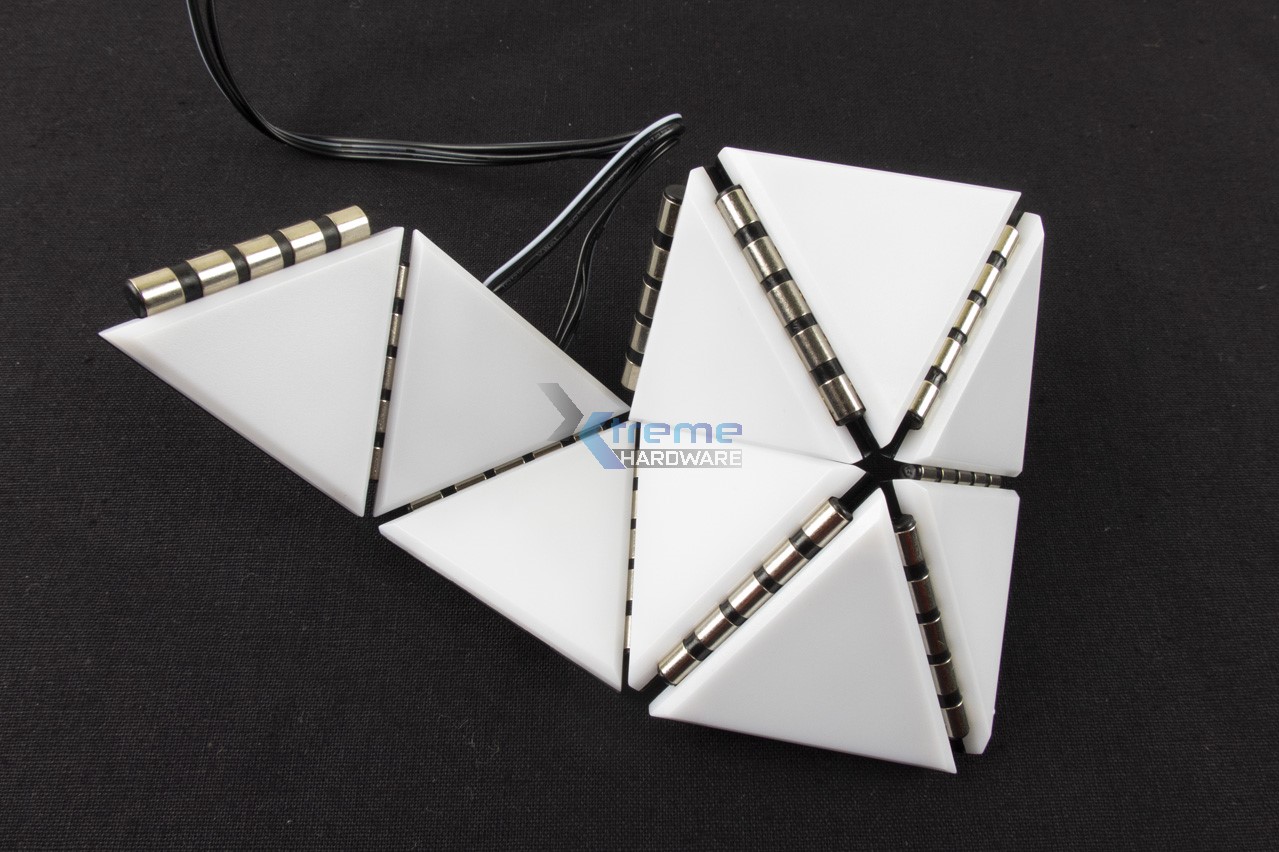

Il vero sistema di connessione avviene tramite dei supporti/bastoncini in plastica avvolta da cilindretti in metallo. Questi permettono il ‘’trasferimento’’ e riconoscimento degli uni agli altri.

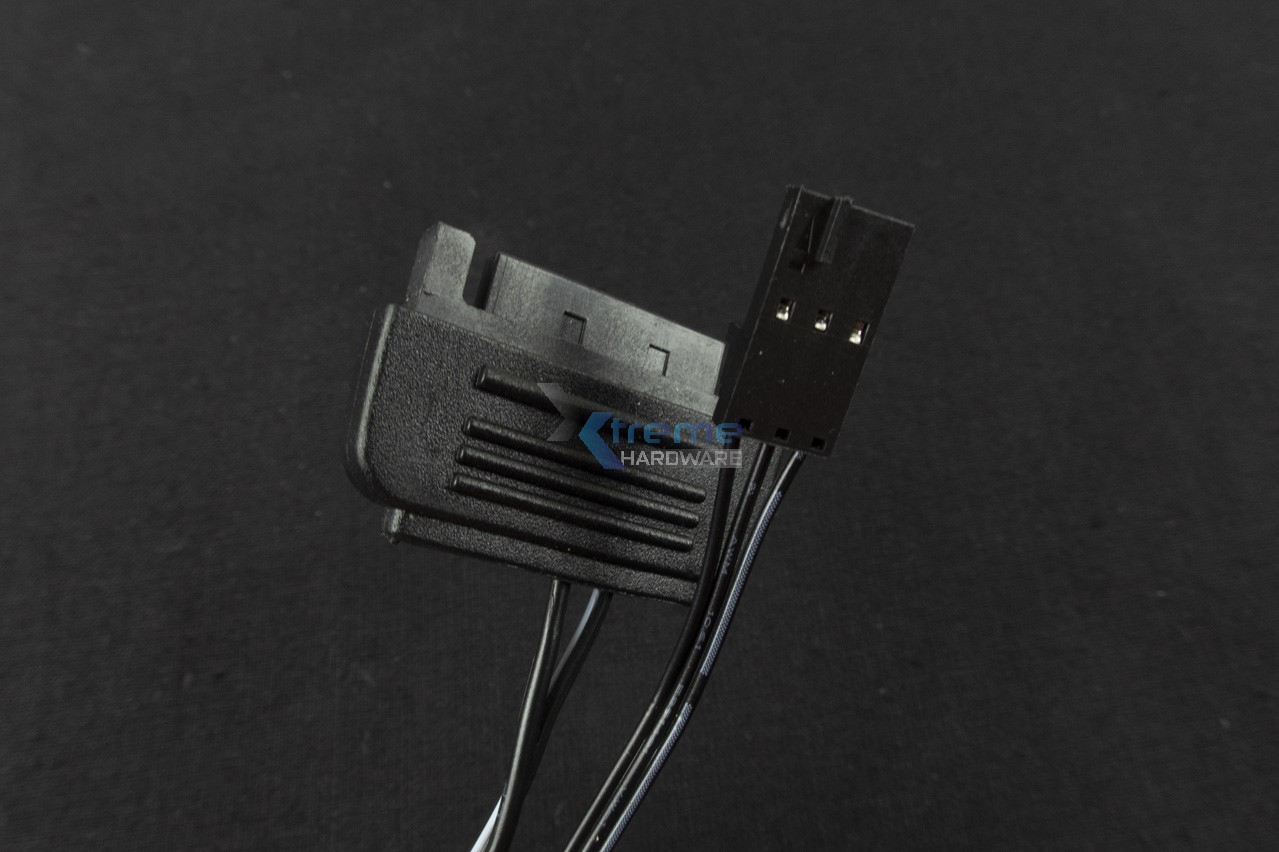

L’alimentazione è affidata ad un singolo connettore SATA oltre ad un cavo LED. Il cavo SATA andrà collegato ad un connettore del nostro alimentatore mentre il cavo LED al controller fornito in dotazione.

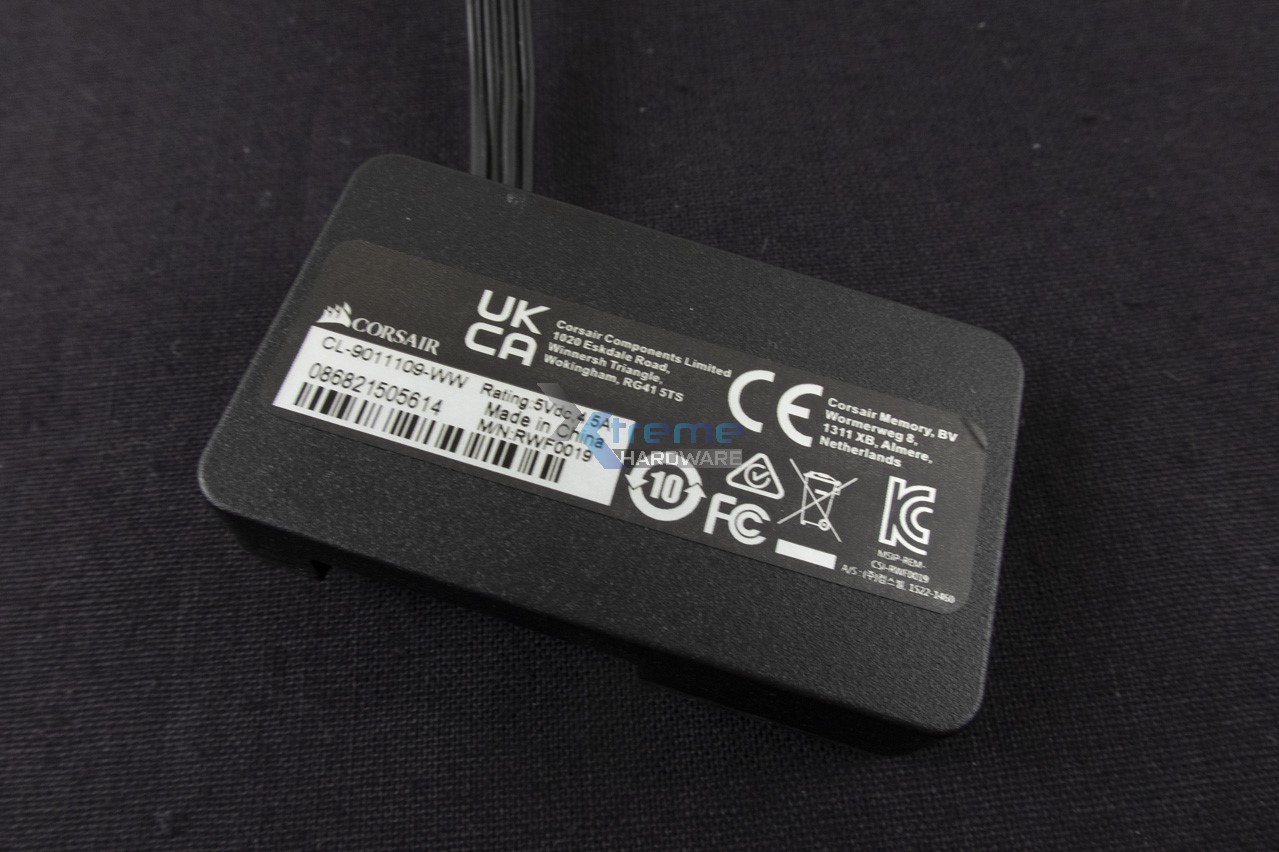

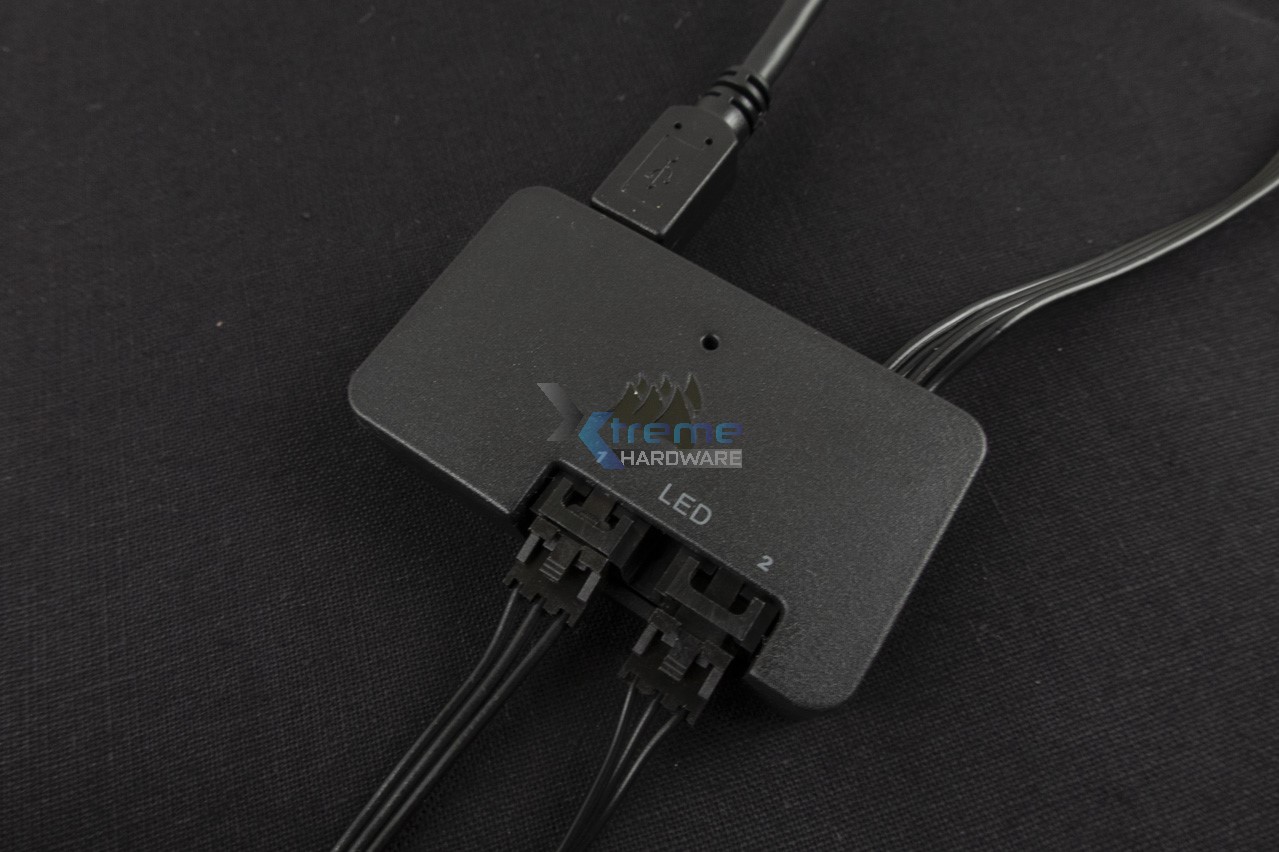

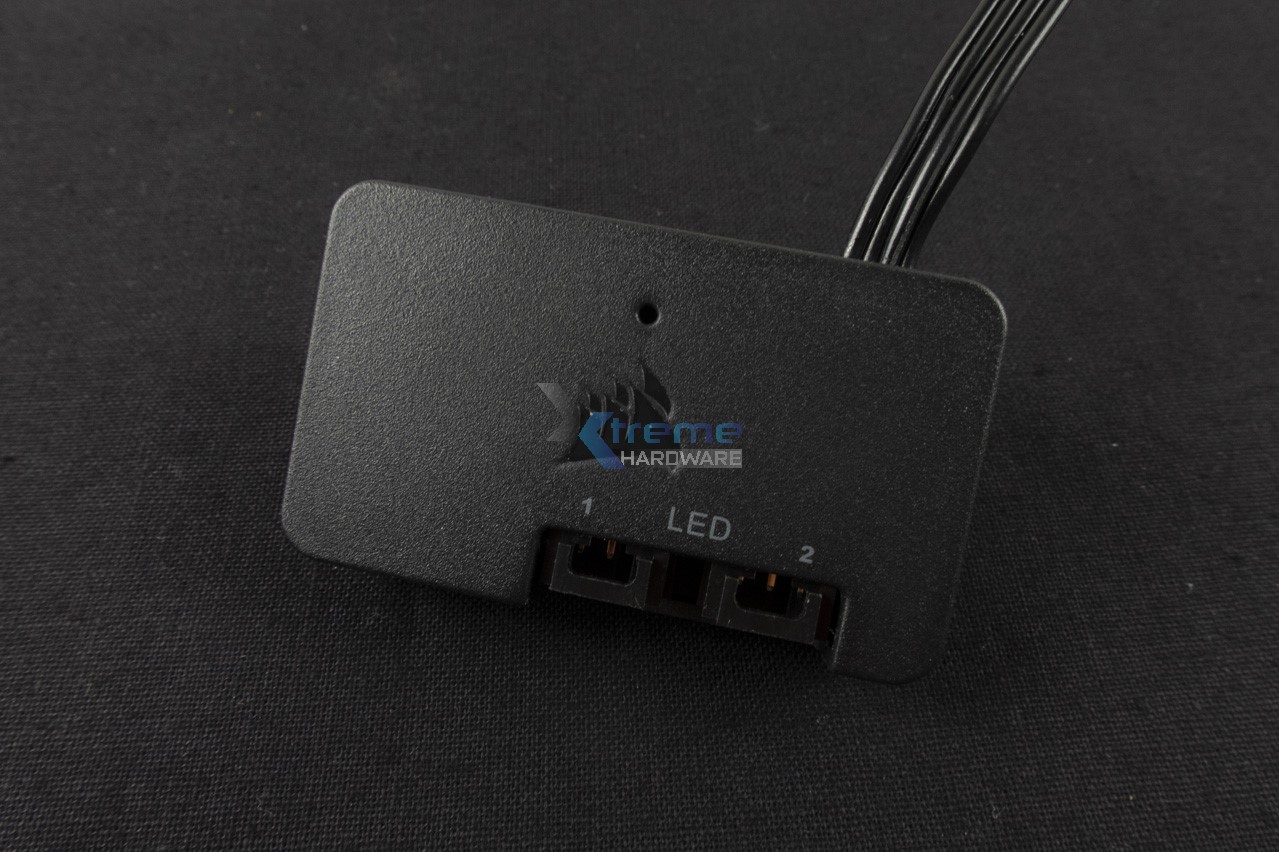

Il controller Corsair Ligthing Node Pro fornito in dotazione è dotato di 2 ingressi e dunque potremo collegare due set di pannelli.

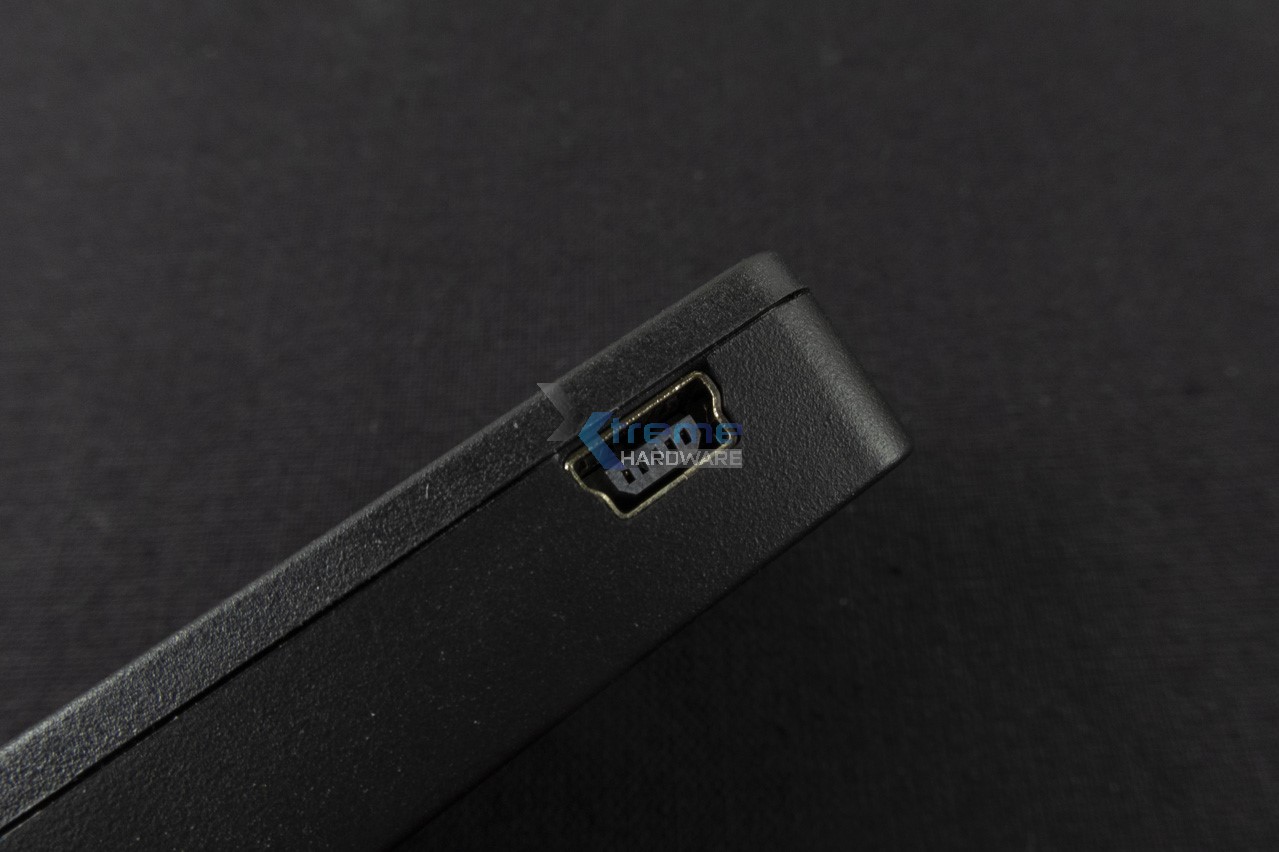

A sua volta il controller è dotato di un cavo SATA e di un connettore MiniUSB a cui dovremo collegare il cavo in dotazione per poi essere rilevato dal software Corsair iCUE con cui potremo procedere alla personalizzazione dell’illuminazione RGB.

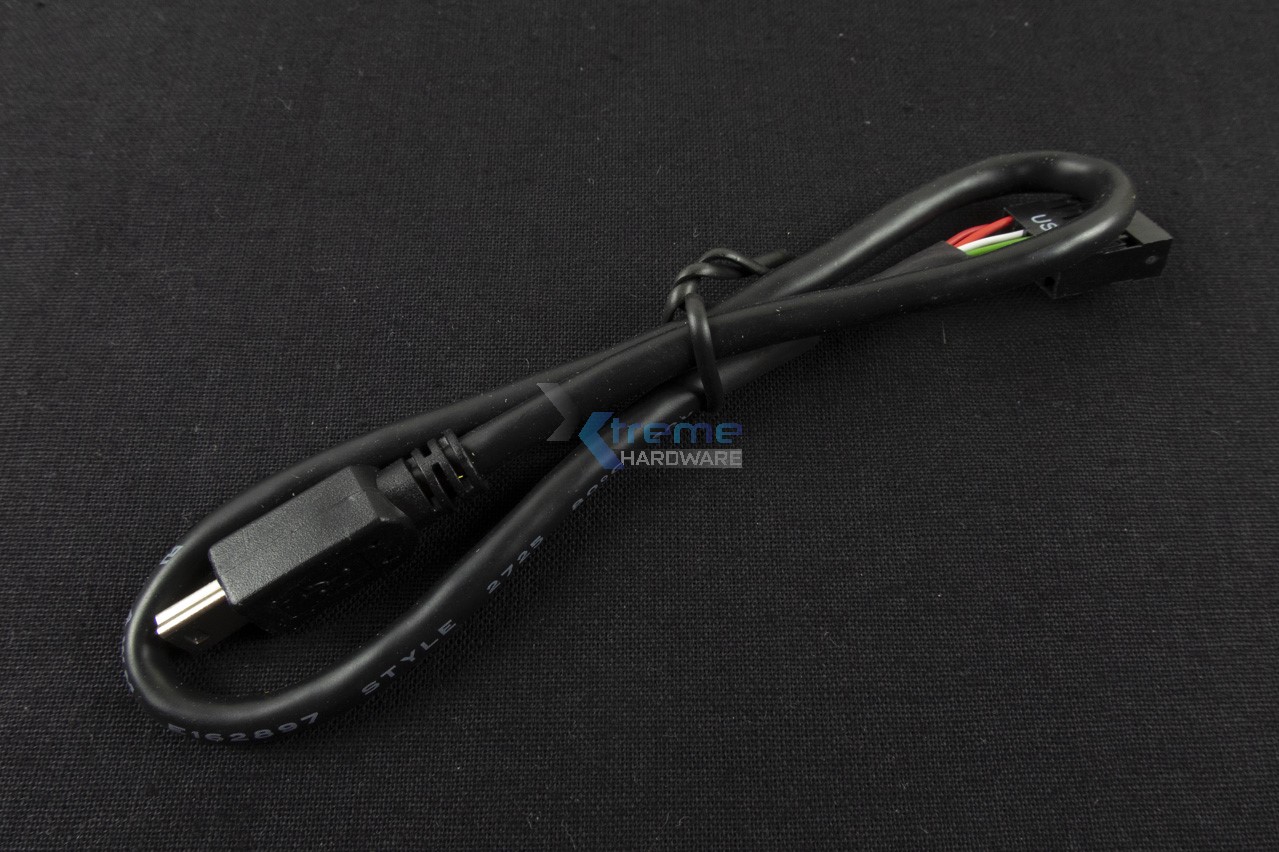

Dettaglio cavo MiniUSB a USB interno per la scheda madre.

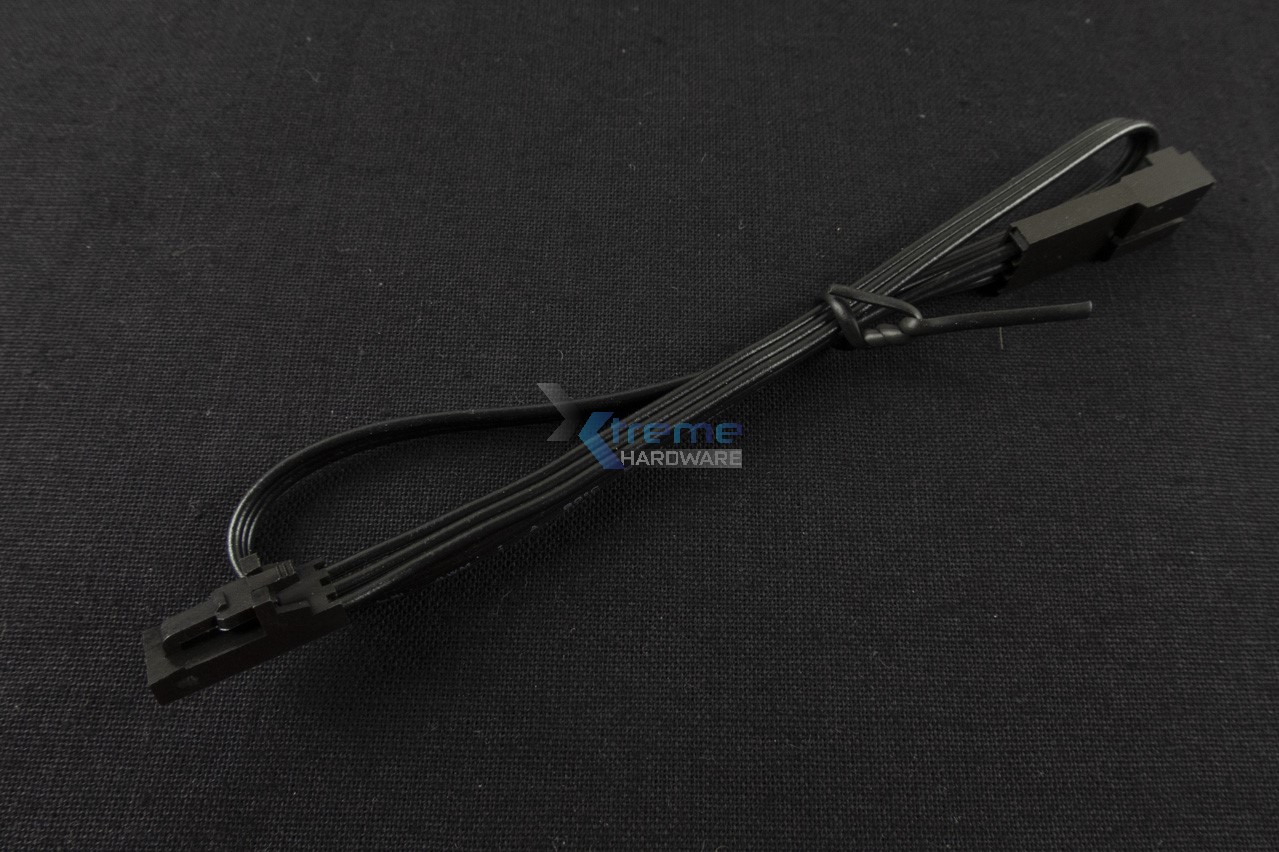

Dettaglio cavo prolunga LED.

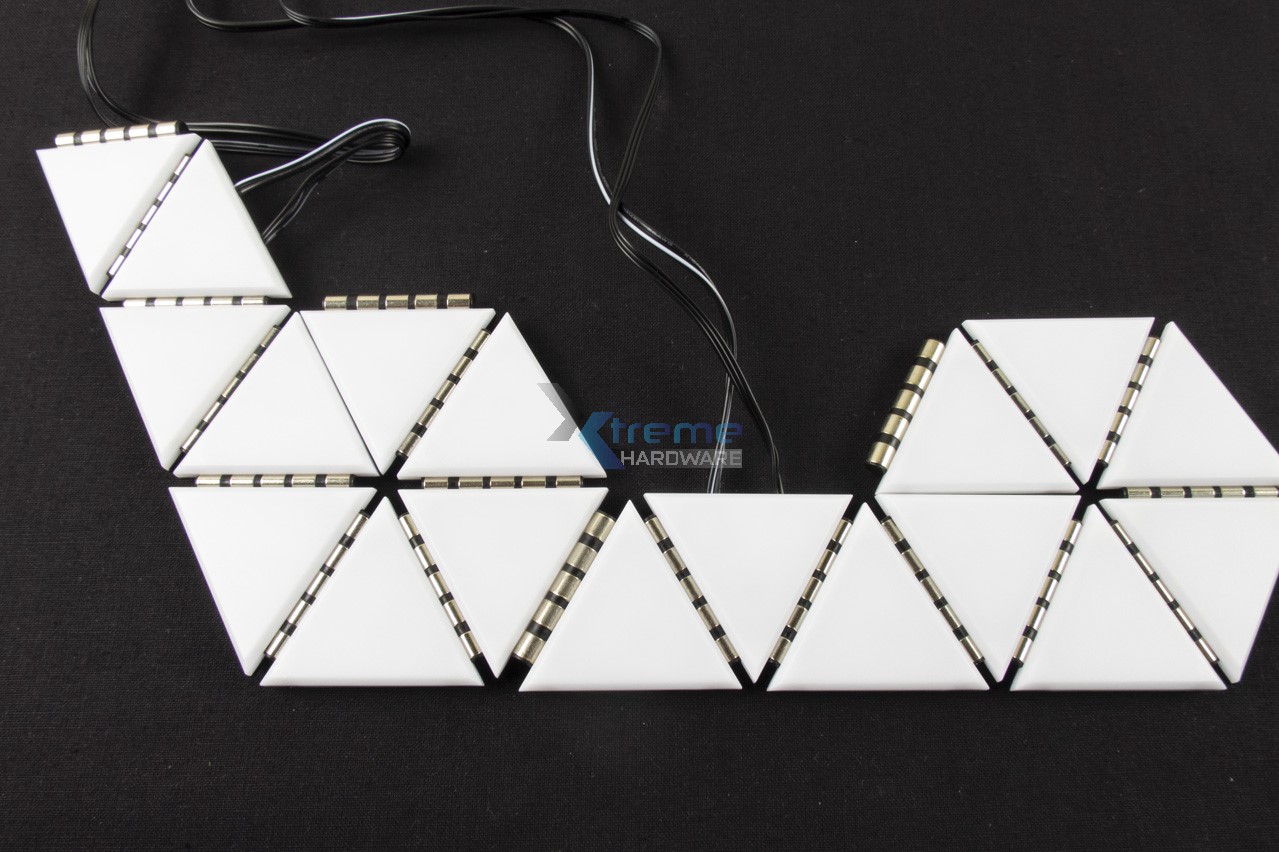

Come detto abbiamo ricevuto sia lo Starter Kit sia l’Expansion Kit. I due Kit (o più) ovviamente possono essere collegati tra di loro per creare un unico sistema/catena di illuminazione RGB. Va però ricordato come suggerisce anche la stessa Corsair che ogni Kit ha un triangolo principale (contrassegnato da una A nel lato inferiore) al quale non possono essere collegati più di 9 pannelli/triangoli. Ciò significa che se volessimo creare un sistema di, non so, 27 pannelli (dunque 3 Kit in totale) ogni 9 pannelli dovrà essere presente il triangolo principale che è dotato come visto di connettore di alimentazione SATA e LED da collegare al relativo controller.
Vi riportiamo anche un’immagine che chiarisce meglio il concetto.
Dettaglio collegamenti pronti per iniziare la personalizzazione RGB

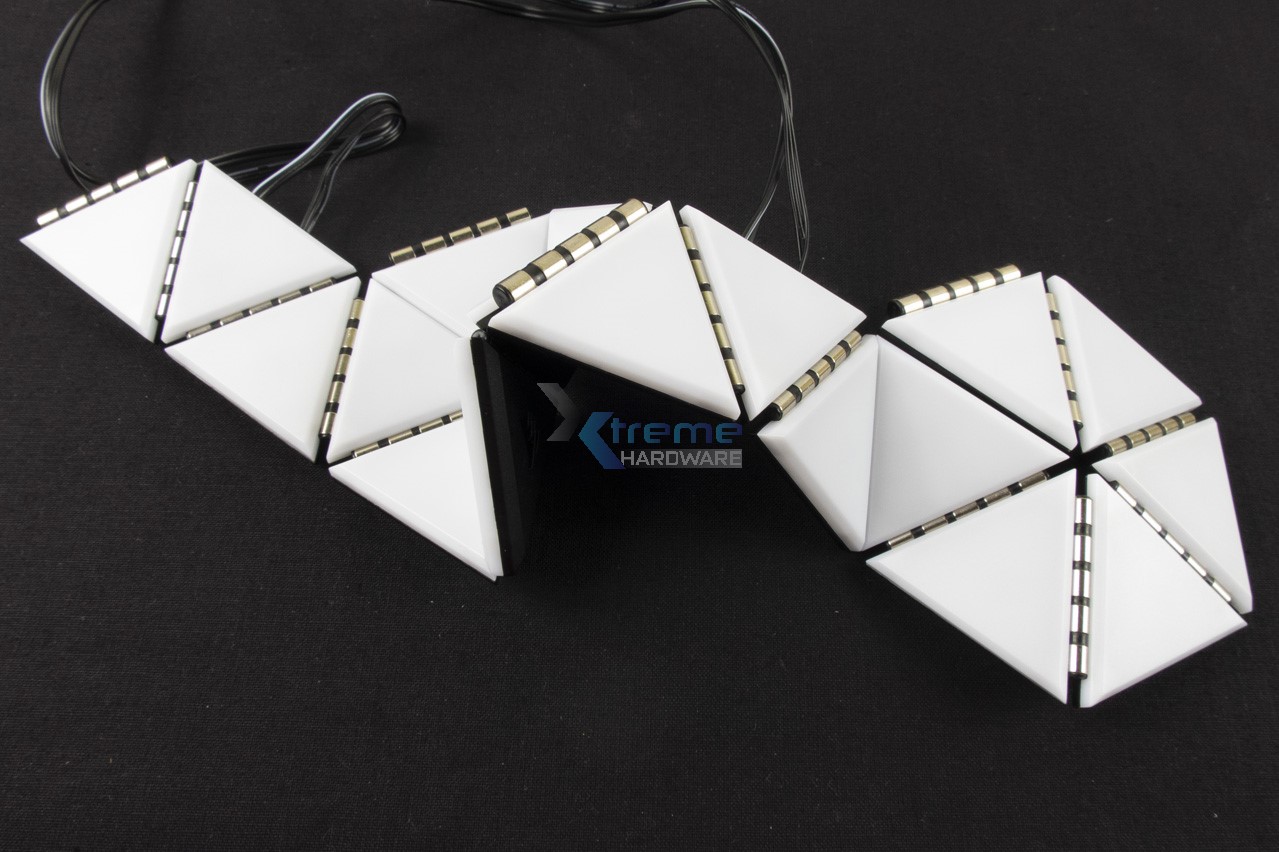

Prima di passare all’analisi nel software Corsair iCUE vi lasciamo a diversi scatti del sistema creato.
L’installazione è davvero semplice e rapida. Noi abbiamo puntato a porre i due set vicini ma separati. Dovremo scegliere solo dove collocare la ‘’catena’’ di pannelli completa o le due serie.
La principale informazione e reminder che possiamo dare riguarda l’utilizzo dei connettori cilindrici. Sono presenti 2 da 5.5 mm e 8 da 4 mm. Quelli da 5.5 mm più spessi ci aiuteranno a creare curve/angoli di 90 gradi (zona midplate) mentre quelli da 4 mm essendo poco spessi andranno meglio su superficie dritte. In questo modo non ci saranno problemi di alcun genere e potrete creare la vostra migliore creazione.
